با 4 نوع اصلی سدها آشنا شوید (اینفوگرافیک)

با 4 نوع اصلی سدها آشنا شوید. در این مقاله ساختار فنی، کاربرد و نحوه عملکرد هر یک از این شاهکارهای مهندسی را بررسی می کنیم.

عصر ایران - سدها فراتر از دیواره هایی برای ذخیره آب هستند؛ آن ها سازه های پیچیده ای هستند که با توجه به توپوگرافی زمین، نوع خاک و فشار هیدرولیکی طراحی می شوند. در ادامه به بررسی چهار مدل اصلی سدسازی می پردازیم.

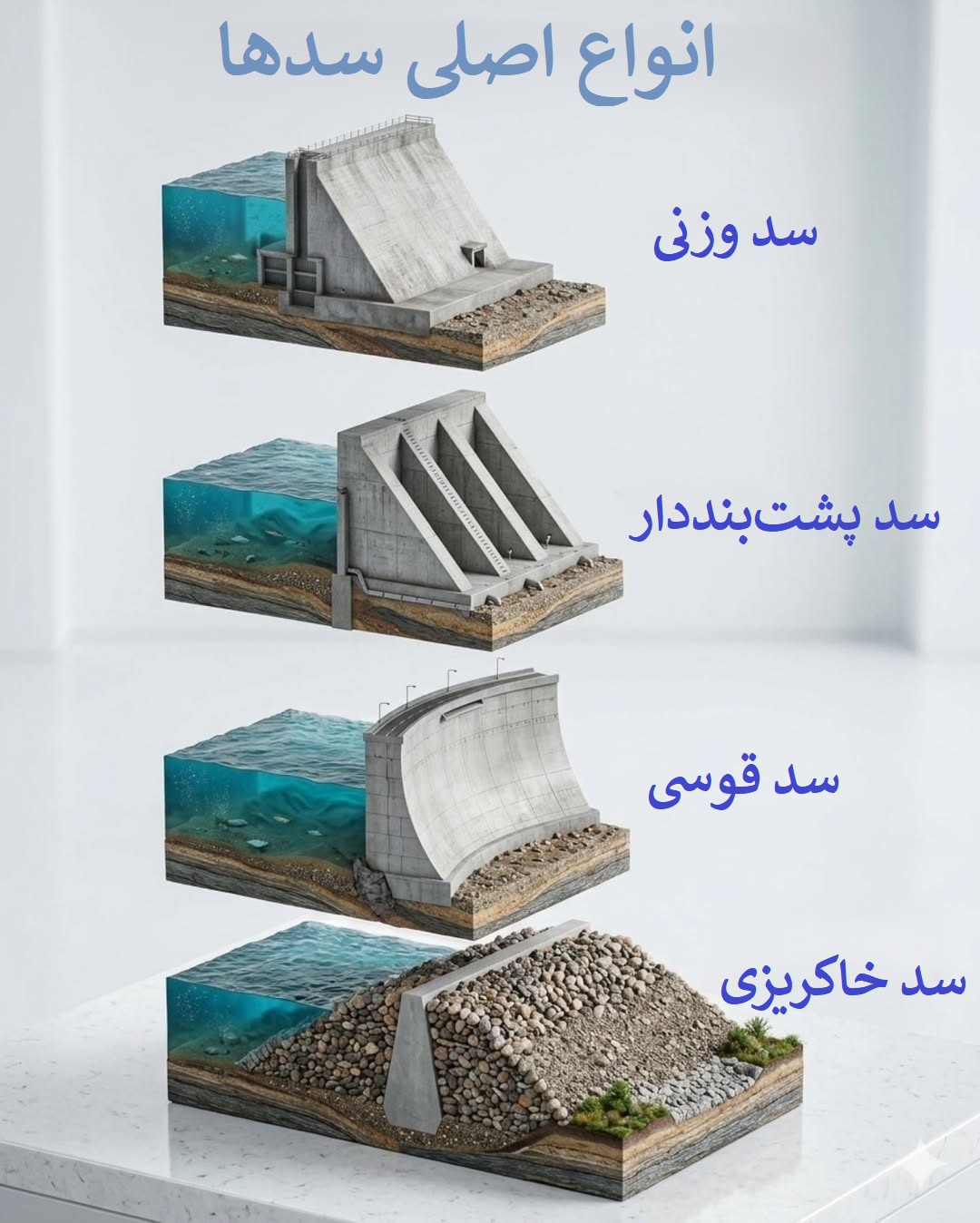

انواع سد

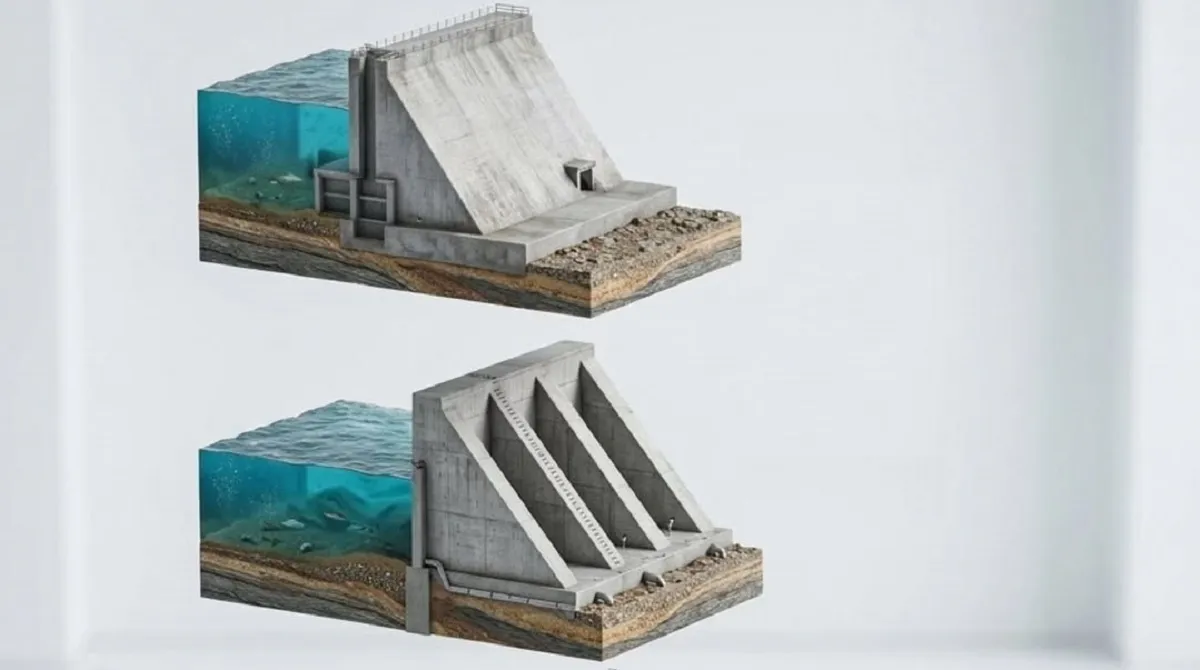

1. سد وزنی (Gravity Dam)؛ تکیه بر قدرت جرم

سد وزنی از بتن یا مصالح سنگی ساخته می شود و همان طور که از نامش پیداست، وزن عظیم خود سازه است که در برابر فشار افقی آب مقاومت می کند. این سدها برای دره های عریض با پی سنگی بسیار محکم مناسب هستند.

ویژگی کلیدی: پایداری بسیار بالا و نیاز به نگهداری کم.

2. سد پشت بنددار (Buttress Dam)؛ بهینه سازی مصرف بتن

این سدها از یک صفحه مایل در سمت آب و مجموعه ای از دیواره های پشتیبان به نام پشت بند در سمت پایین دست تشکیل شده اند. پشت بندها فشار آب را به زمین منتقل می کنند. اگرچه سدهای پشت بنددار در مصرف بتن صرفه جویی می کنند، اما هزینه قالب بندی و نیروی انسانی ماهر برای ساخت آن ها بیشتر از سدهای وزنی ساده است.

مزیت: مصرف بتن در این مدل 35 تا 50 درصد کمتر از سدهای وزنی است، اما ساخت قالب بندی آن پیچیده تر است.

3. سد قوسی (Arch Dam)؛ اوج مهندسی در دره های باریک

سد قوسی به شکل افقی منحنی است و فشار آب را به تکیه گاه های سنگی در دو طرف دره منتقل می کند. این سدها معمولا در دره های باریک با دیواره های سنگی بسیار مقاوم ساخته می شوند.

نکته فنی: طراحی قوسی باعث می شود سد با ضخامت بسیار کمتر، فشار بسیار زیادی را تحمل کند.

4. سد خاکریزی (Embankment Dam)؛ هماهنگی با طبیعت

این سدها از مواد طبیعی موجود در محل (سنگریزه، خاک و شن) ساخته می شوند. در مرکز این سدها یک هسته نفوذناپذیر (Reinforced Core) از جنس خاک رس یا بتن وجود دارد که مانع نشت آب می شود.

کاربرد: بهترین گزینه برای دره های بسیار پهن یا مناطقی که بستر سنگی ضعیفی دارند.

جدول مقایسه سریع انواع سد

نوع سد	مکانیزم اصلی مقاومت	بهترین محل احداث
وزنی	وزن خود سازه	دره های پهن با پی سنگی
پشت بنددار	انتقال فشار توسط پایه ها	دره های عریض
قوسی	انتقال فشار به دیواره ها	دره های باریک و سنگی
خاکریزی	توده خاک و هسته مرکزی	زمین هایی با پی ضعیف
